重力式无阀滤池
查看分类重力式无阀滤池
重力式无阀滤池
简介：
重力式无阀滤池是指一种不设闸阀利用水力条件自动控制反冲洗的小型过滤构筑物。20世纪70年代由日本引进，适用于中小型水厂 。
原理：
重力式无阀滤池是根据过滤水头损失随过滤延续时间而增长，利用虹吸作用原理造成反向压差进行自动反冲洗的一种小型快滤池。
特点：
重力式无阀滤池的主要优点是不需采用大型闸阀，自动运行；
运行过程：
过滤时，浑水经进水分配槽，由进水管进入虹吸上升管，再经伞形顶盖下面的挡板后，均匀地分布在滤料层上，通过承托层、小阻力配水系统进入底部配水区。滤后水再经连通渠上升到冲洗水箱。当水箱水位达到出水渠口的溢流堰后，溢入渠内，后流入清水池 。
型式标准举例：

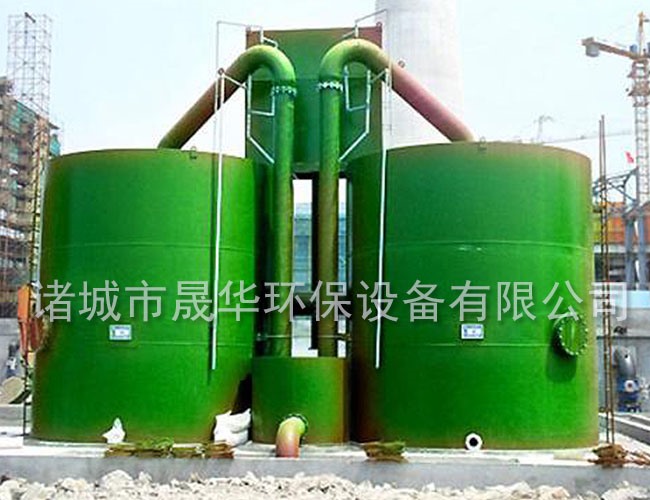

SHCBL-II、SHDLB-II、SHDLB-III型系列钢制重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化。设备一体化进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户可需按要求做设备基础和接通进出水管即可投入运行。同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。
技术参数：
滤速：10 m/h
平均反冲洗强度：15 L/m2•s
反冲洗历时：5分钟期
终水头损失值：1.50米、1.70米、1.90米（三档任选）
反冲洗膨胀高度：700*40%外加100mm
安全高滤料层高度：700mm
承托层厚度270mm
进水浊度：不大于20度（用于地表水净化）
出水浊度：不大于3度（用于地表水净化）
